CIM（3次元モデル）活用工事
CIMは、2012年に国土交通省から提言された取り組みで、調査設計段階から3次元モデルを導入し、施工・維持管理の各段階で3次元モデルに連携・発展させることで、生産性の向上を目的としています。 弊社では、国土交通省から発表された「CIM導入ガイドライン（案）」をもとに、CIM実施計画書の作成から成果品の作成まで対応しております！
国土交通省の目標
国土交通省は、2025年度までにCIM（3次元モデル）活用工事の原則化を目指し、下記を目標にしています。
- 効果が期待される新規事業へのCIM（3次元モデル）の導入…2017年～開始
- 更なる導入推進を目指し、基準の整備・システム開発の促進…2017年～2020年（※目標）
- CIM（3次元モデル）を用いた維持管理の平準化…～2025年（※目標）
3次元データ CIM作成①
3次元データ CIM作成②
点群データ処理①
点群データ処理②

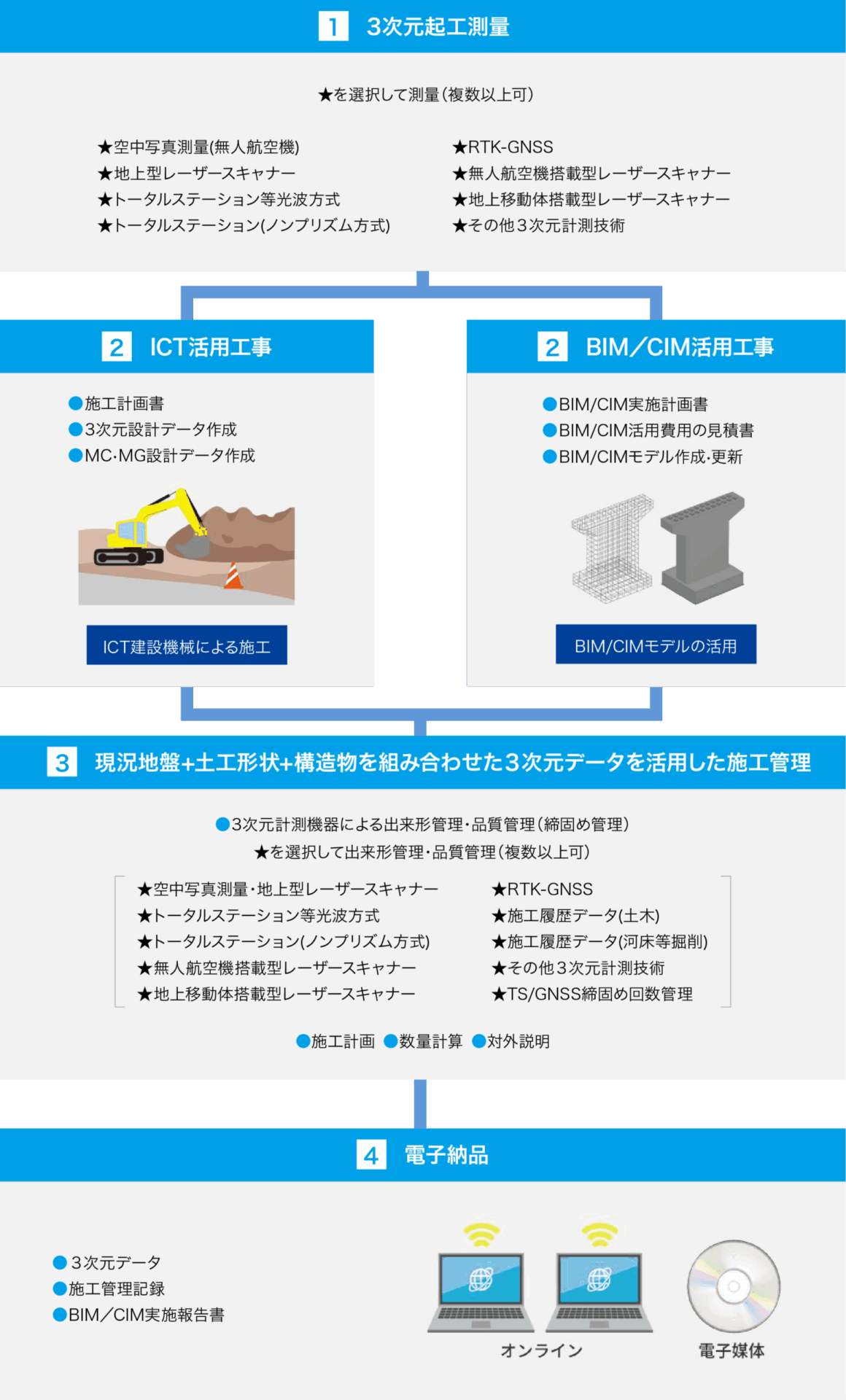

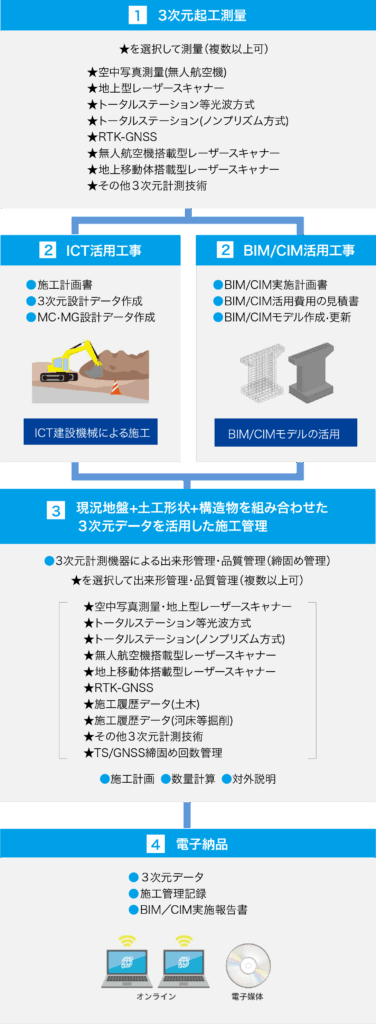

CIM（3次元モデル）活用工事の流れ
3次元データ活用方法土工編(ICT土工)
ICT土工とは
下記の施エプロセス①～⑤の段階において3次元データ を活用する工事をICT活用工事(ICT土工）と言います。
①3次元起工測量
②3次元設計データ作成
③ICT建設機械による施工
④3次元出来形管理等の施工管理
⑤3次元データの納品
※①～⑤いずれかの段階で活用した場合
加点評価の対象となります。
詳しくは特記仕様書をご確認ください。

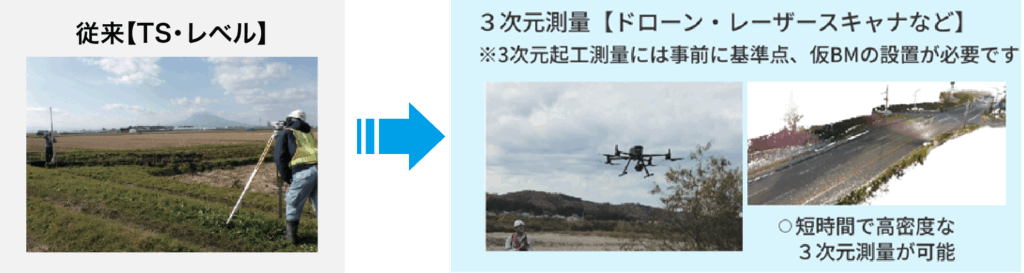

①３次元起工測量

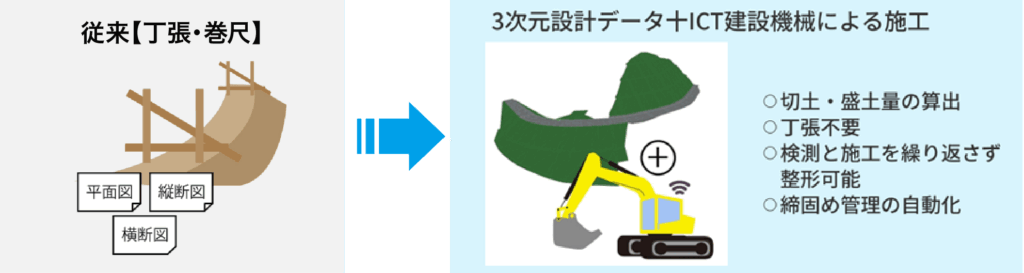

②３次元設計データ作成・③ICT建設機械による施工

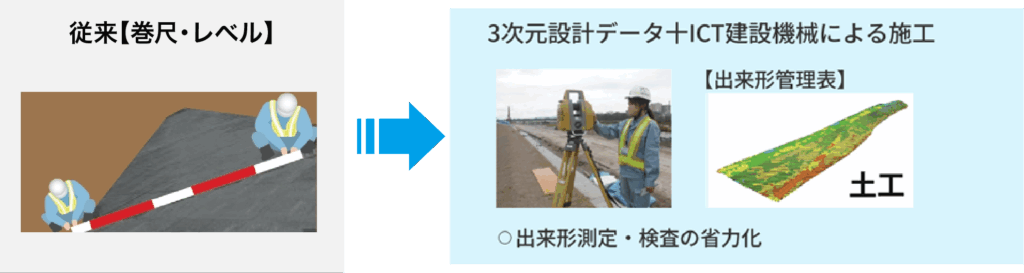

④出来形測定・⑤３次元データ、出来管理記録の納品
3次元データ活用方法構造物編(BIM/CIM)
BIM/CIM活用工事とは（令和5年度BIM/CIM原則適用の概要）
令和5年度より原則適用となる「義務項目」と、工事の特性に応じて選択する「推奨項目」に基づいて3次元モデルを活用する工事です。
1.発注形態・対象工種の確認
設計段階で作成された
3次元モデルを使用
工事受注者が
3次元モデルを作成
2.活用目的を選定し実施計画書を作成、 活用に必要な費用の算出
3.BIM/CIMモデルの作成
4.BIM/CIM活用
義務項目（原則適用）
視覚化による効果（出来上がリイメージの確認、２次元図面の理解補助等

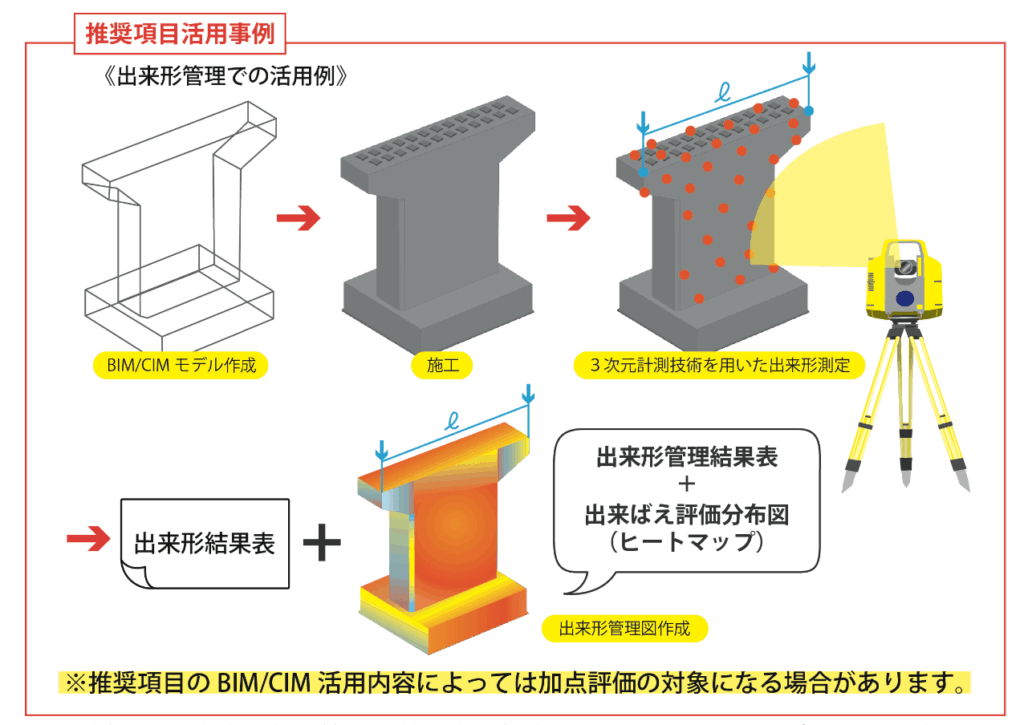

推奨項目(1個以上選定）
「視覚化による効果」の他に省力化・省人化などの内容を含む活用目的（施エステップの確認、 施工管理での活用、不可視部の3次元化等）
5.活用した内容・効果等を記載し実施報告書を作成• 3 次元モデルを電子納品
